Установка щитка приборов ОПТИТРОН

[Макс]

В общем давно хотел поставить, это идеальная приборка для переделки под подсветку светодиодами. Три года назад купил такую панель, но она оказалась неисправной и я эту идею забросил.

Сейчас вот опять такая панель, которая в описаниях фирмы ниссан называется FINE VISION попала мне в руки, и я посвятив этому делу три вечера смог заставить ее работать.

Распиновка контактов оптитрона в следующем сообщении.

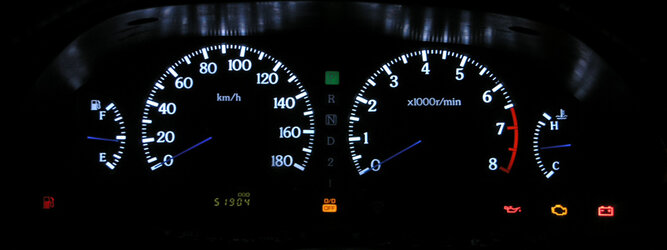

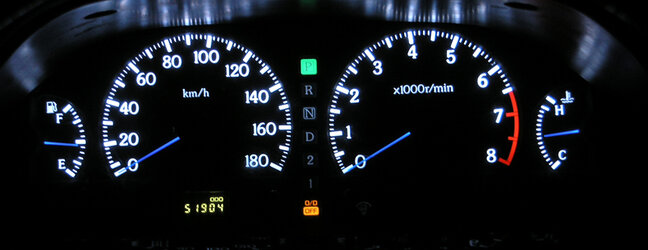

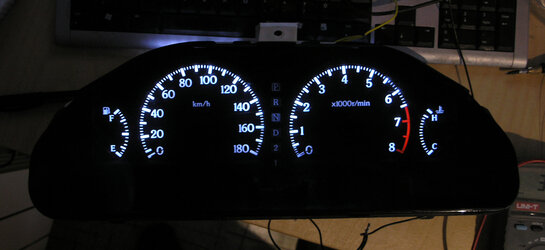

Так это выглядит после переделки:



[Макс]

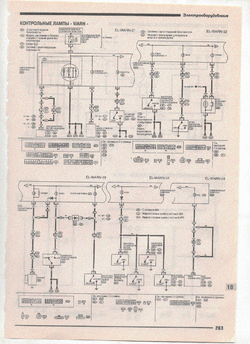

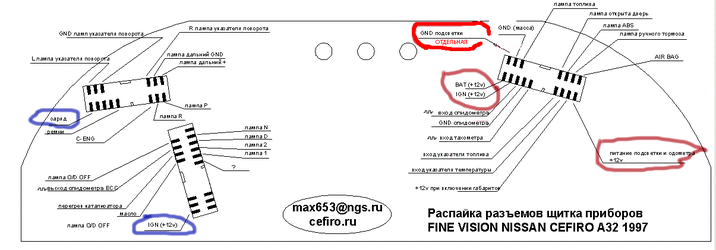

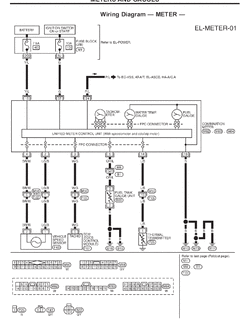

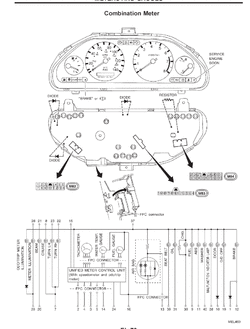

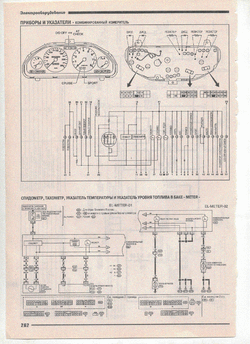

Схема подключения оптитрона


Обращаю внимание, что разъемы щитка FINE VISION совпадают по размерам разъемов у дорестайлинговой цефиры. Разъемы легко разбираются, поэтому не составляет труда переделать распиновку контактов под новую приборку.
Если кто то захочет поставить данную приборку на послерестайлинговую цефиру с электронной панелью, то ему понадобится найти разъемы нужного размера.

у меня на o/d off приходит два провода, а на оптитроне один, посоветуй пожалуйста что с ними делать?

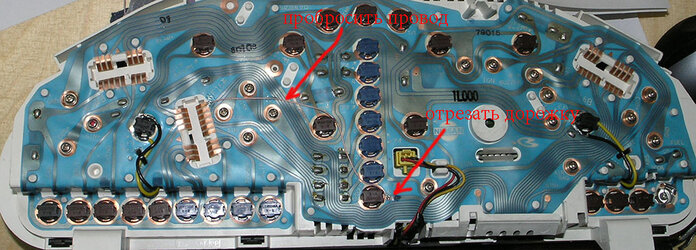

от лампы o/d off я отрезал проводник который подключен к +12, и проводком припаял к второму контакту жгута .

что такое ign и gnd

BAT это + с замка зажигания, напряжение на нем присутствует всегда
ign это + с замка зажигания, напряжение на нем появляется при включении зажигания
gnd- это масса (земля, общий провод)
надо обратить внимание, что gnd у спидометра, подсветки приборки, ламп указателя поворота, лампы включения дальнего света отдельные!



[Jekas]

У меня пока ни как не выглядит, т.к. жду светодиоды для переделки подсветки
А вот так она выглядит у Zoltanа, причем с обычными лампочками.

Макс, а как быть с функцией притухания? У меня тоже такая же приборка и в электронике я не силен, не ставлю диоды только из за того что диод же не может менять яркость свечения, он или горит или нет, или не так?



[Макс]

Ну как же не меняет, а штатные светодиоды которые стрелки подсвечивают меняют же свою яркость.
Единственное, надо ставить не цепочками по три диода , а по одному светодиоду + резистор

P.S. к концу недели будут фотки , как я подсветку расставил



[Леша]

а че с одометром то?????
на дорестайлинге он же аналоговый..его то как подключить??

И где ее купить можно....ну панель эту всмысле,не скажешь????



[Макс]

ни чего не надо подключать, он работает от сигналов спидометра.
Купить можно на авторазборах, там они не очень пользуются спросом, т.к. мало машин с такой панелью



[Jekas]

Ну как же не меняет, а штатные светодиоды которые стрелки подсвечивают меняют же свою яркость.
Единственное, надо ставить не цепочками по три диода , а по одному светодиоду + резистор

P.S. к концу недели будут фотки , как я подсветку расставил

Это хорошо. Не знал что стрелки подсвечиваются диодами...я думал там лампы...Кстати у меня днем стрелок вообще не видно...ночью они горят нормально...там по сколько диодов на стрелку? Да и вообще днем хреново видно приборку...нада переделывать, правда у меня половина ламп сгорело...но те участки где светятся все равно днем плохо читаемые - нужно приглядываться.



[Advocate4]

Вот ссылка на тему интересный LED сайт накопал может что пригодится https://www.cefiro.ru/threads/17592/



[Макс]

На заметку тем, кто меняет подсветку в оптитроне.
Я заменил штатные светодиоды подсветки стрелок на 3мм серии GNL с узким углом излучения. После установки в машину, через раз загоралась одна из стрелок, затем полностью сдохла , через пару дней тоже случилось и еще с одной стрелкой. Заменил испорченные светодиоды перестали загораться два других (они включенны последовательно парами).
Сейчас поменял светодиоды, они включены два штуки последовательно +резистор 390 Ом и все это подключил не к штатноому питанию светодиодов стрелок, а к остальной подсветке приборки. В итоге не сгорают, да еще и светят ярче.



[Jekas]

Бум ждать...Кстати ни кто не знает без приборки можно ездить или нет? Где-то читал вроде как сигнал от датчика скорости на АКПП приходит через спидометр..А то надумаю паять, а паяльщик из меня еще тот профи, так что процедура может затянутся на пару дней..а машина нужна ежедневно.



[Макс]

Без приборки нельзя, не будет заряжаться аккумулятор и действительно комп будет выдавать ошибку датчика скорости, а машина будет сильно тупить.
Тебе можно снять только рамку , на которой стоит подсветка стрелок(на фотке внизу) , она с разъемом и без нее можно ездить.

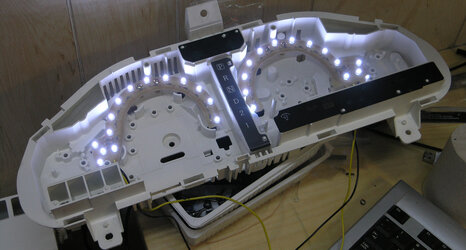

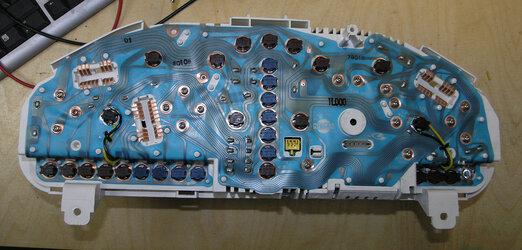

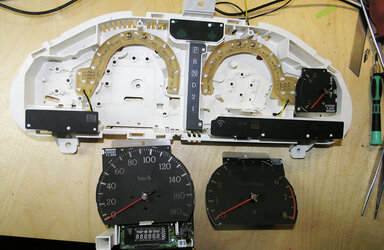

Пока что мой вариант установки светодиодной подсветки:



[Макс]

Вот ссылка на тему интересный LED сайт накопал может что пригодится https://www.cefiro.ru/threads/17592/

пригодится, спасибо



[Макс]

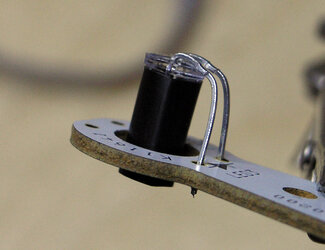

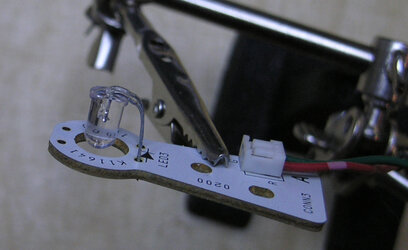

Подсветка стрелок.
На светодиоды на мгновенный клей приклеен колпачек из черной термоусадки.

На фотографиях видны светодиоды диаметром 5мм, но позже они были заменены на более тонкие 3мм с узким пучком излучения . Так практически полностью удалось избавится от паразитной засветки.



[Jekas]

Так тут еще и эти штуки из гетинакса или как его там, делать нада...на счет паяльника я хоть пару раз его к электричеству подключал, а вот как печатные платы делают знаю только теоритически....Как оккуратненько получилось красота...тоже так хочу.



[Макс]

для стрелок не надо , это штатные платы, просто я выпаял из них старые светодиоды и впаял новые



[Jekas]

Я понял что платки от стрелок родные...Но если уж делать то сразу все...меня все равно не устраивает яркость всей приборки.



[Zoltan]

Интересно!
Очень жду фоток с результатами!



[Kun]

Подсветка стрелок.
На светодиоды на мгновенный клей приклеен колпачек из черной термоусадки

Установка нового светодиода
[

А что за колпачек ? Что бы луч света по стрелке направить?



[robik]

так а что с итогом то???



[Макс]

Поставил , фотки в первом сообщении
