Парни, подскажите MAX232CPE подходит? Собрал на ней схему неработают преобразователь 5-10в и инвертор 10- -10в. Попробовал отдельно отдельно запустить и после некоторых шайтанств заработала, но емкостя поставил электролитические на 1мкф., хотя на схеме адаптора указаны керамические. Перепаял их в адаптор и при подключении питания загорается красный светодиод. Где искать причину уже и незнаю. Да транзисторы поставил С549с.
| Autoteka отзывы Autoteka отзывы помогут вам избежать рисков - подробности на avito.ru. www.avito.ru |
vik_mix сказал(а):
Изменение угла опережения зажигания можно посмотреть... есть там такой параметр - Ignition timing вроде.
Что же касается документации - тоже очень интересует в части расшифровки ошибок AT...
Обладает ли кто-нибудь подобной информацией?
Уважаемые коллеги,
Расшифровку параметров, описание, принцип действия и их диагностику вы можете посмотреть в фирменном мануале на машину (A32-EC.PDF и A32-AT.PDF, которые выложены в секции Ссылки/Download данного сайта).
Расшифровку параметров, описание, принцип действия и их диагностику вы можете посмотреть в фирменном мануале на машину (A32-EC.PDF и A32-AT.PDF, которые выложены в секции Ссылки/Download данного сайта).
ardashev сказал(а):
Брал здесь http://www.autodata.ru/item.osg?idr=2&idt=35
почему то Антивирус ругается
И будет счастье... Также смотри описание к программе DDLReader...Некоторые "результаты" в таблице этой страничкиardashev сказал(а):
http://alflash.com.ua/consult.htm
ВД,
Собрал интерфейс на основе кабеля от самсунга, но программы почему-то не видят машину. Проверил кабель, генератор работает, передатчик работает, приемник работает. Передача через замкнутый сам на себя кабель идет, только инфа искажается, ибо в приемнике инверсия (кстати не понял зачем так сделано). Может дело в компе? Как проверить? От компа какие-нибуть сигналы поступают при подаче синхронизации?
Собрал на основе кабеля от сименса, и тоже не работает. Промучился с ним, так и не смог заставить работать. Сейчас купил переходник USB-COM, на днях сделаю плату по обычной схеме.
А как тогда быть? ExpressCard расширение COM? Кстати может на датакабеле нужно другие сигналы(кроме TX и RX там еще что-то идет) на землю или на +5 подвестить.

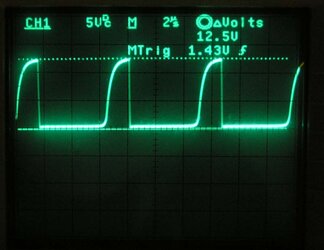

Судя по картинке все нормально, частота 153.6 КГц, получается 1/153.6=0.0065сек. т.е., 6.5мкс., получается 6.5 делений на 2 импульса при развертке в 2мкс/дел.

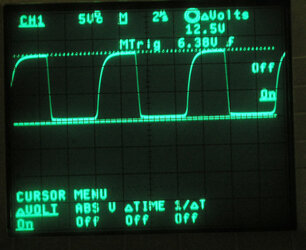

Странно конечно что не захотели работать USB версии, так как они по определению должны работать стабильнее чем переходник+адаптер. Ну да ладно, раз уж коробка читается то скорее всего проблема именно с генератором СЛК но не факт, по тому что модули совершенно разные и возможна проблема с уровнями сигналов на RX TX. Если есть возможность сними осциллограммы с РХ и ТХ когда обмен с коробкой работает, тогда точно можно будет более точно определиться. Как вариант попробуй заменить в базах обоих транзисторов, резисторы на 1кОм, потому что фронты сильно затянуты, видно что транзистор открывается медленно.
П.С.какие поставил транзисторы?
Странно конечно что не захотели работать USB версии, так как они по определению должны работать стабильнее чем переходник+адаптер. Ну да ладно, раз уж коробка читается то скорее всего проблема именно с генератором СЛК но не факт, по тому что модули совершенно разные и возможна проблема с уровнями сигналов на RX TX. Если есть возможность сними осциллограммы с РХ и ТХ когда обмен с коробкой работает, тогда точно можно будет более точно определиться. Как вариант попробуй заменить в базах обоих транзисторов, резисторы на 1кОм, потому что фронты сильно затянуты, видно что транзистор открывается медленно.
П.С.какие поставил транзисторы?
короче для начала лучше меняй местами R4 и R5, R11 и R12, чтобы в корпус были по 4.7кОм, а к базе от микросхем 1кОм.
Проверь номиналы, совсем ерунда получилась, если у тебя 4.7к в корпус, а на базу от микросхемы 1к, то точно сигнал дожен быть не такой!!!
