Электрика Восстановление диодного моста генератора

[леха 99]

вот как сейчас хочу подключить
если кто помнит как точно подключить ,нарисуйте или напишите



[ТАХ]

там всё должно совпадать при установке



[леха 99]

Да в том то и дело что несовпадает,отдал электрикам а лучше бы сам сделал как было сделано года 2 назад
теперь немогу вспомнить что куда цепляется,электрики незахотели подгонять,вот и спрашиваю?



[леха 99]

и кстати сколько они ходят?

нормально к удивлению цеплял правда все восемь диодов, ставил HI11304A Диодный мост генератора, HIR766 Регулятор генератора, всё подходит, правда может возникнуть не стыковка по креплению, но это решаемо перемычкой
Посмотреть вложение 2
Посмотреть вложение 1

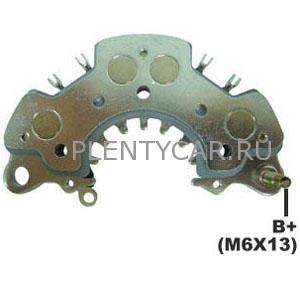

Диодный мост генератора - UNIPOINT REC697

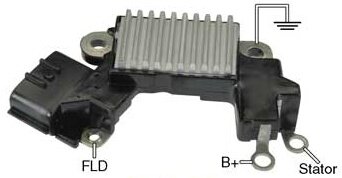

у меня наподобие такого регулятора ,с тремя контактами



[леха 99]

соединять???



[Rally]

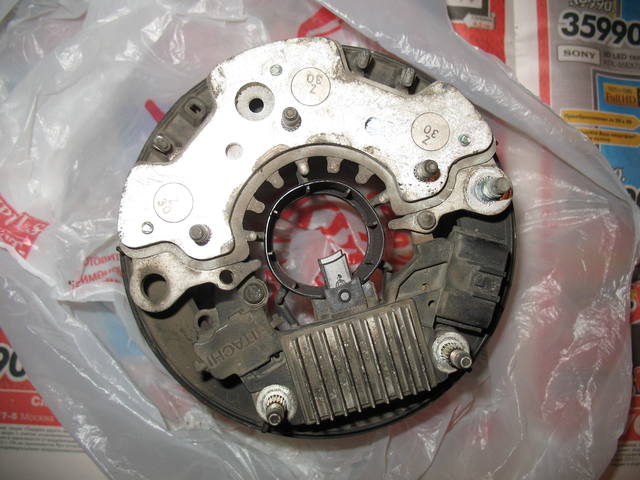

смотри мой, у меня шесть Диодов:



[леха 99]

да у тебя 6 диодов на картинке и оригинальное всё ,у меня дубликат вот и спрашиваю кто ставил дубль отпишитесь!
Попробую так как у тебя ,если не получится придётся бу покупать(((
Сейчас неисправность одна регулятор ,остальное всё проверенно.



[леха 99]

итак вот что нарыл в просторах нета

Посмотреть вложение 1
правильно ли я понимаю
B+ это сам плюс
Ps это stator,который цепляется на нижнюю клему диодного моста
FLD никуда не цепляется
п.с неужели никому не интересна эта тема?



[леха 99]

осталось узнать что значит F или FLD ,которая на верхнем посту ,но я думаю что это одно и тоже???



[ТАХ]

pro-generator-t23935-80.html?hilit=%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80
nujen-sovet-po-elektrike-generator-t17573-360.html?hilit=%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE*#p433075
vosstanovlenie-diodnogo-mosta-generatora-t12958-60.html?hilit=%D0%B7%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0%20%D0%B4%D0%B8%D0%BE%D0%B4%D0%BD%D0%BE%D0%B3%D0%BE%20%D0%BC%D0%BE%D1%81%D1%82%D0%B0
дубль диодный мост не отличается от оригинала, можно свободный диод на центр звезды заценпить, в какой то теме есть как я ставил перемычку от РН к мосту, полистай



[леха 99]

https://www.cefiro.ru/forums/pro-generator-t23935-80.html?hilit=%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE%D1%80
nujen-sovet-po-elektrike-generator-t17573-360.html?hilit=%D0%B3%D0%B5%D0%BD%D0%B5%D1%80%D0%B0%D1%82%D0%BE*#p433075
vosstanovlenie-diodnogo-mosta-generatora-t12958-60.html?hilit=%D0%B7%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0%20%D0%B4%D0%B8%D0%BE%D0%B4%D0%BD%D0%BE%D0%B3%D0%BE%20%D0%BC%D0%BE%D1%81%D1%82%D0%B0
дубль диодный мост не отличается от оригинала, можно свободный диод на центр звезды заценпить, в какой то теме есть как я ставил перемычку от РН к мосту, полистай

да я все темы по этому вопросу перелистал!
дело в том что плюс у ориг и дубля с разных сторон цепляется,завтра буду проверять всё на стенде,если получится то распишу всё подробно!



[леха 99]

Итак,закончился ремонт генератора,реле напряжений обошлось 450 рублей+пайка контакта (Китай)выдает 14 в фотоотчёт позже.
Но теперь проблема пока ехал до дома на акб потухло всё т.е притухание ночное не работает,дальний ближний не работает,габаритные огни не горят,преды в салоне целые ,под капотом тоже целые.
ВСЁ ОСТАЛЬНОЕ РАБОТАЕТ! а да туманки тоже работают .
Вычитал есть какие-то реле может они залипли ?кто знает отпишитесь



[remus]

смотри предохранители под капотом, вернее проверяй тестером, че на них смотреть то

у меня подсветка потухала, дальний ближний не переключался, горел всё время дальний, сдох предохранитель под капотом, номер не помню
