Схема подключения индикаторов PRND12 в приборке (A32)

[nicko833]

Добрый день, уважаемые Цефироводы.

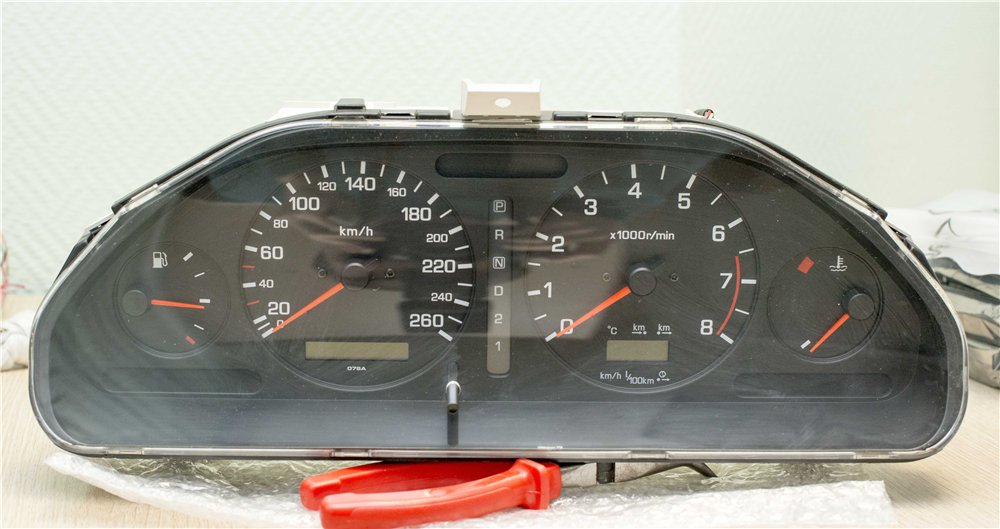

Прошу вас слезно тыкнуть в электрическую схему подключения индикаторов на приборной панели Cefiro в кузове A32, куда и как эта индикация подключается? Дело в том, что максимоводов, жадные японцы обделили проводкой и пожадничали лампочки в приборке. Я же из двух приборок собрал одну, но с грустью обнаружил отсутствие проводов в разъемах отвечающих за индикацию PRND12. Провода вставил в разъемы, а куда подключать сомневаюсь, хочу сделать как в оригинале, колхозить не хочу.



[DeMolitionStar]

Минус общий для всех ламп, а вот плюс на каждую лампочку приходит с селектора АКПП под капотом.



[remus]

а проводов в косе говоришь нету лишних?



[nicko833]

а проводов в косе говоришь нету лишних?

Я думал есть, тем более в приборке максимы все дорожки на месте, кроме перемычки на землю. Взял концы вытащил из обрезка косы от цефиро, добавил в свою косу и немного нарастил. Неужели придется тянуть под капот эти провода? Тем более, что блок управления АКПП находится в салоне.



[nicko833]

Минус общий для всех ламп, а вот плюс на каждую лампочку приходит с селектора АКПП под капотом.

Минус в приборке запаял перемычкой, там все для этого предусмотрено, а с плюсом пока не разобрался, мне бы схему цефировскую, чтобы понять какие разъемы покупать.



[DeMolitionStar]

Скорее всего придется либо тянуть провода из под капота, либо искать плюсы PRND12 в косе мозга, но я не уверен, что там есть все.



[gavrilov]

здесь посмотри схему

ustanovka-shchitka-priborov-optitron-t17633.html
