Игрушка Маяк-2Н
- Автор темы Mark Hugo
- Дата начала
Сразу оговорюсь – не надо толкать речи о понтах на дороге и лишении прав.
Как говорит один наш одноклубник – всё это опыт. Ну и перед друзьями покрасоваться, не без этого
Ну, так вот, захотелось чтоб «ангельские глазки» не только горели, но и подмигивать умели. Ну и вдобавок, чтоб еще и ПТФ.

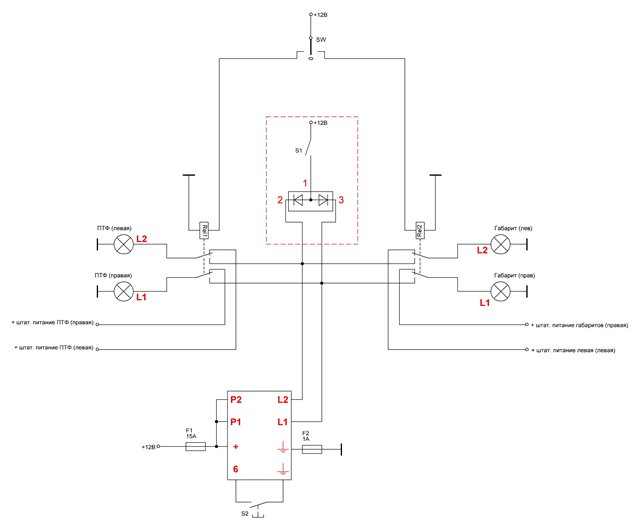

Поэтому, родную схему подключения немного изменил:
в схему добавлено два реле и 3-х позиционная кнопка для управления «Маяком». При таком подключении, диодный мост и выключатель (обведено красным пунктиром) можно исключить из схемы. С помощью переключателя SW выбирается что именно будет переведено из штатного режима в режим маяка.

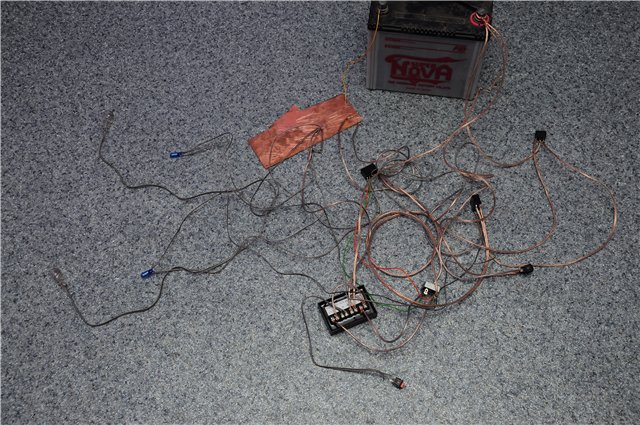

Собираем и проверяем на работоспособность:

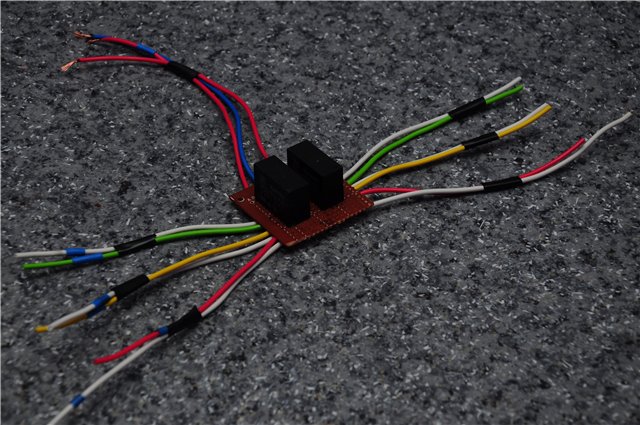

Из релюшек собираем блок:

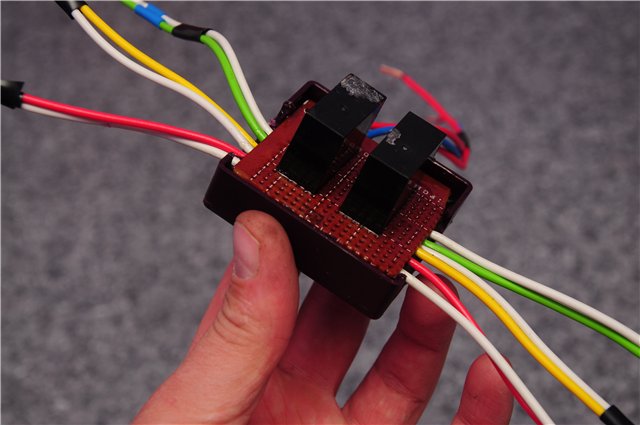

Заливаем эпоксидкой:
п.с. некоторые контакты можно было спаять прямо на плате, а не выводить отдельными жгутами. Не подумал.

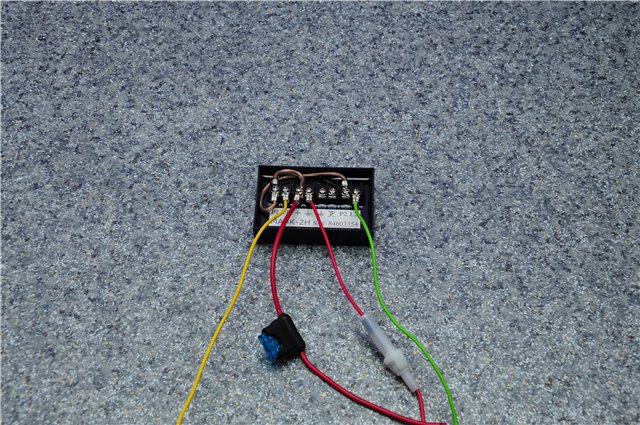

Подготавливаем Маяк:

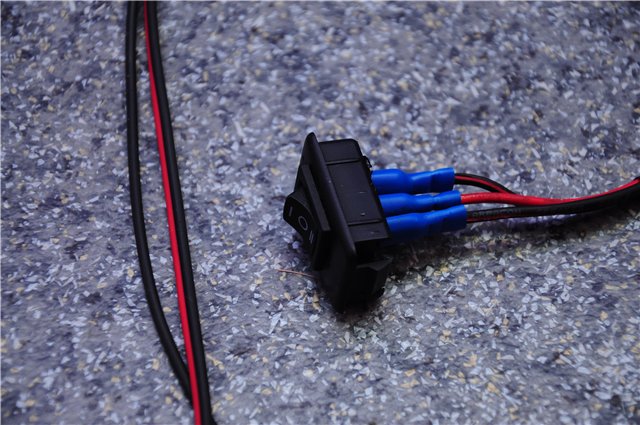

Переключатель SW, врезанный в заглушку:
Переходим к проводке. Провода использовал сечением 0.7
Просовываем проводку через, всем известное, отверстие в моторном отсеке
тяжеловато пришлось, так как у меня там уже силовые кабеля, идущие на усь.

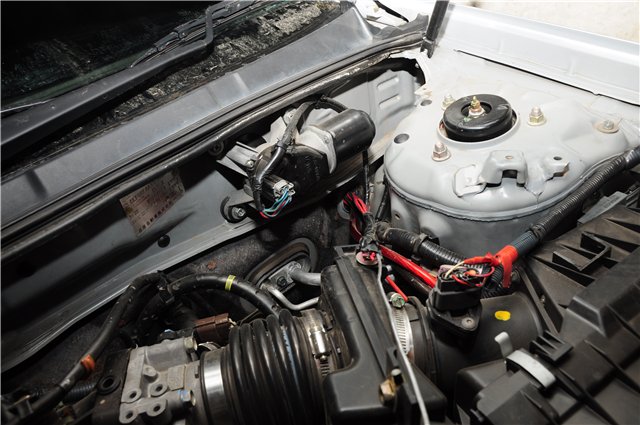

Прокладываем провода по моторному отсеку. И обматываем всё черной изолентой для эстетики:

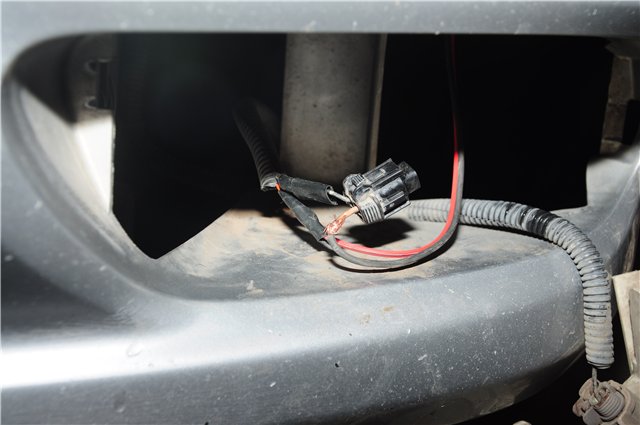

С подключением не стал мудрить и пошел примитивным путем – подключался прям в разрыв у фишек:

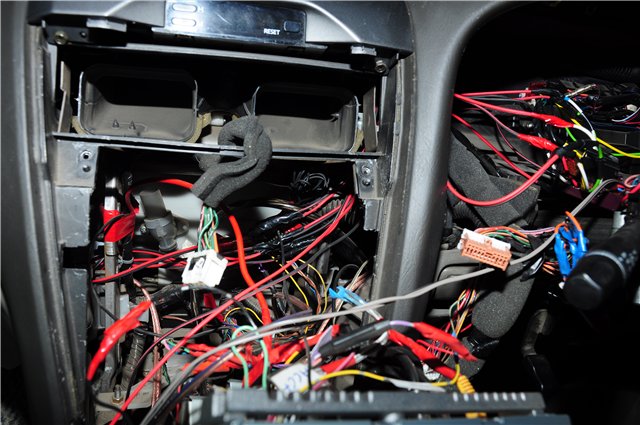

Размещаем «Маяк» и блок реле за приборкой, и подключаем все провода:

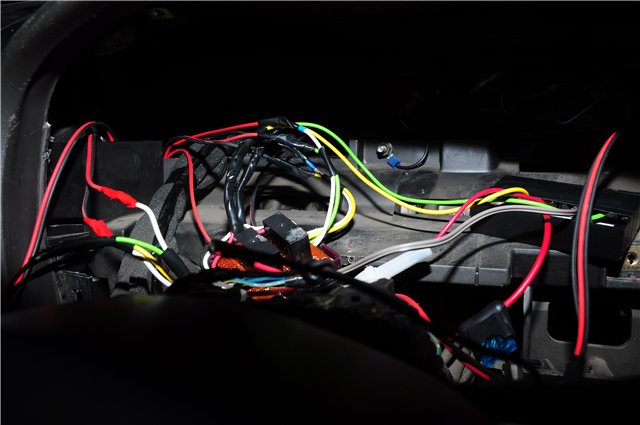

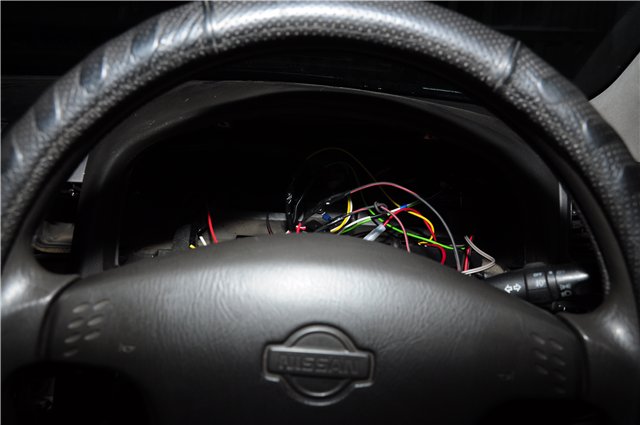

Рабочий процесс. Хаос из проводов

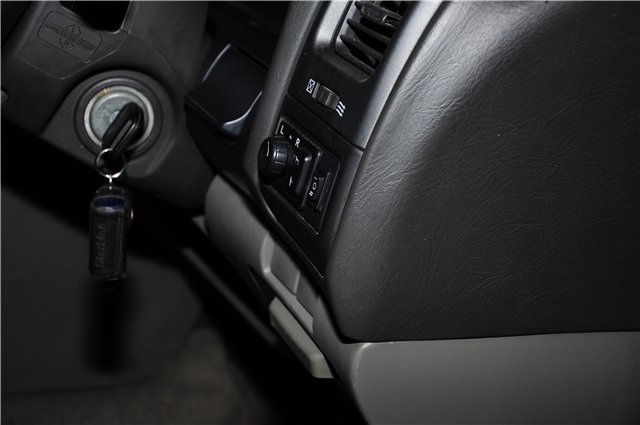

Кнопка выбора:

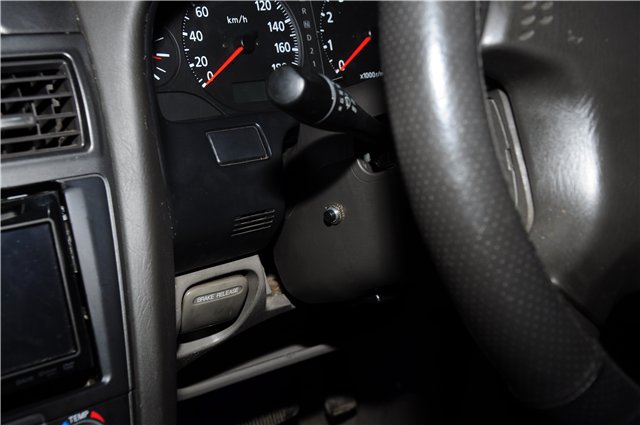

Кнопка включения Маяка:
Ну и небольшое видео того, что получилось. Скачать (4 мб)
Как говорит один наш одноклубник – всё это опыт. Ну и перед друзьями покрасоваться, не без этого
Ну, так вот, захотелось чтоб «ангельские глазки» не только горели, но и подмигивать умели. Ну и вдобавок, чтоб еще и ПТФ.
Поэтому, родную схему подключения немного изменил:
в схему добавлено два реле и 3-х позиционная кнопка для управления «Маяком». При таком подключении, диодный мост и выключатель (обведено красным пунктиром) можно исключить из схемы. С помощью переключателя SW выбирается что именно будет переведено из штатного режима в режим маяка.
Собираем и проверяем на работоспособность:
Из релюшек собираем блок:
Заливаем эпоксидкой:
п.с. некоторые контакты можно было спаять прямо на плате, а не выводить отдельными жгутами. Не подумал.
Подготавливаем Маяк:
Переключатель SW, врезанный в заглушку:
Переходим к проводке. Провода использовал сечением 0.7
Просовываем проводку через, всем известное, отверстие в моторном отсеке
тяжеловато пришлось, так как у меня там уже силовые кабеля, идущие на усь.
Прокладываем провода по моторному отсеку. И обматываем всё черной изолентой для эстетики:
С подключением не стал мудрить и пошел примитивным путем – подключался прям в разрыв у фишек:
Размещаем «Маяк» и блок реле за приборкой, и подключаем все провода:
Рабочий процесс. Хаос из проводов
Кнопка выбора:
Кнопка включения Маяка:
Ну и небольшое видео того, что получилось. Скачать (4 мб)
Красноярск по электрике впереди всех! Молодец, отличная игрушка вышла! Главное ментам не показывать! =)))
Молодец, отличная игрушка вышла! Главное ментам не показывать! =)))
Салам брат. можешь точно такое сделать? тока чтоб готовое. чтоб наши электрики тупо подключили провода к фарам и туманкам. походу никто так у нас не сможет. а я те за труд вышлю))))Mark Hugo сказал(а):Эмм какие заказы?matsu228 сказал(а):
Я же написал, что я его себе только устанавливал. Паять ничего не собираюсь, в деньгах не нуждаюсь. Устанавливать подобное не советую, так как это - лишение прав.CefiroAktau сказал(а):Салам брат. можешь точно такое сделать? тока чтоб готовое. чтоб наши электрики тупо подключили провода к фарам и туманкам. походу никто так у нас не сможет. а я те за труд вышлю))))Mark Hugo сказал(а):Эмм какие заказы?matsu228 сказал(а):
Mark Hugo извиняюсь конечно, но за мой права те ненадо беспокоится. спасибо, сам как нибудь соберуMark Hugo сказал(а):Зачем?remus сказал(а):
Просто я понял, что челу захотелось попонтоваться на дорогах. Он аж зарегистрировался чтоб написать это сообщение. А за такие понты на дорогах, как раз и лишают прав. Вот я и предупредил
а то что ради того мол типо чтоб спросить зарегался, так свой старый никак не спомню.
